Anschluss des CAN-Interfaces an die Gleisbox

Um die Gleisbox als Zentrale verwenden zu können, muss sie mit dem PC über ein CAN-Interface verbunden werden (z.B. dem recht günstigen USB-CAN-Interface Tiny-CAN I von MHS Elektronik oder der CC-Schnitte 2.0 des CAN-Digital-Bahn-Projekts von Thorsten Mumm).

Tiny-CAN

Das Tiny-CAN-Interface hat wie viele andere auch einen 9-poligen Sub-D-Stecker, dessen Anschlussbelegung genormt ist (CiA DIS-102).

Für den Anschluss an die Gleisbox werden nur drei Signalleitungen benötigt: CAN High, CAN Low und Masse. Diese müssen nach dem folgenden Schema mit den entsprechenden Pins der Gleisbox verbunden werden. Es ist egal, welche der beiden Buchsen, die eigentlich für den Anschluss einer MobileStation 2 gedacht sind, man verwendet.

Anschluss-Schema

Leider sind die hier verwendeten 10-poligen Stecker kaum erhältlich. Für erste Versuche reicht es daher, die Verbindung mit ein paar Drähten herzustellen.

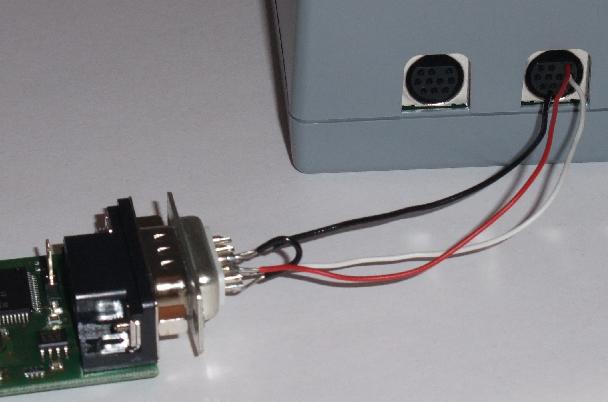

CAN-Anschluss per Draht

Eine dauerhafte Lösung ist das freilich nicht. Es empfiehlt sich, eine 9-polige Sub-D-Buchse in das Gehäuse der Gleisbox zu integrieren. Dazu lötet man an der Unterseite der Gleisbox-Platine drei Litzen an die entsprechenden Pins der Buchsen. Dies hat zudem den Vorteil, dass beide Buchsen für die MobileStation 2 weiterhin nutzbar sind.

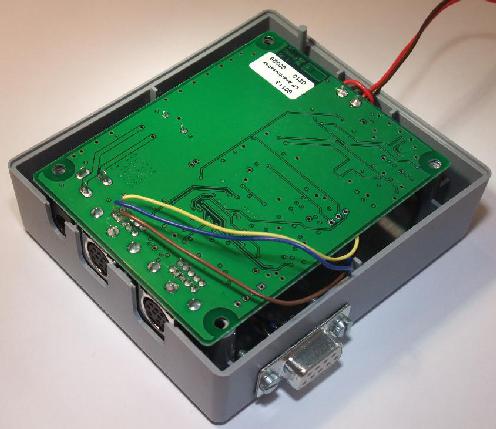

Einbau einer weiteren Buchse

Das CAN-Interface kann man nun über ein einfaches Kabel mit zwei 9-poligen Sub-D-Steckverbindern mit der Gleisbox verbinden. Allerdings sollte dieses nicht zu lang sein (< 2 m). Die CAN-Terminierung am CAN-Interface bleibt in diesem Fall abgeschaltet.

Man kann das CAN-Interface auch direkt an die Gleisbox anstecken. Auch in diesem Fall braucht man die CAN-Terminierung auf dem CAN-Interface nicht.

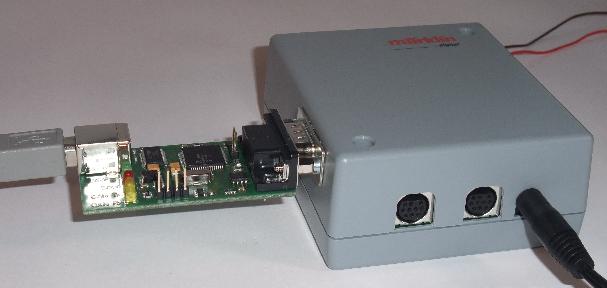

Angestecktes CAN-Interface an der Gleisbox

Das CAN-Interface wird in dieser Konstellation im Übrigen nicht durch die Gleisbox mit Strom versorgt. Üblicherweise verwendet man ein USB-CAN-Interface, das über den USB-Bus mit Strom versorgt wird (wie hier das Tiny-CAN).

CC-Schnitte 2.0

Die CC-Schnitte hat gegenüber dem Tiny-CAN den Vorteil einer galvanischen Trennung zwischen PC und Gleisbox, also der Modellbahn. Außerdem werden weitere Modellbahn-Elektronikbausteine für den CAN-Bus angeboten. Beim CAN-Digital-Bahn-Projekt gibt es auch fertige Kabel und Stecker für den Anschluss der CC-Schnitte an die Gleisbox.

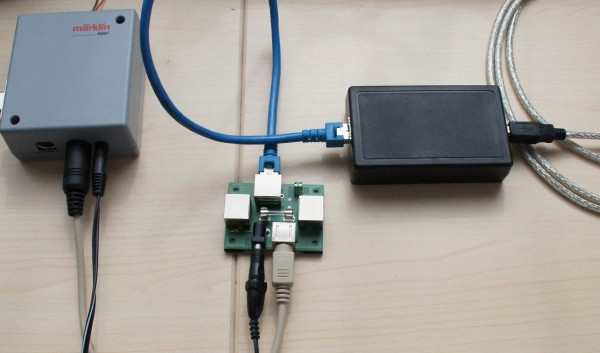

Die CC-Schnitte an der Gleisbox

Alle Informationen für den Anschluss und Bezugsmöglichkeiten findet man auf den Seiten zur CC-Schnitte des CAN-Digital-Bahn-Projekts.
