Hinweise zum Aufbau der AutoFuse Deluxe

Die Bauteile (hier sind nicht alle zu sehen, aber fast) sind bedrahtet und daher auch von weniger erfahrenen Lötern gut zu handhaben.

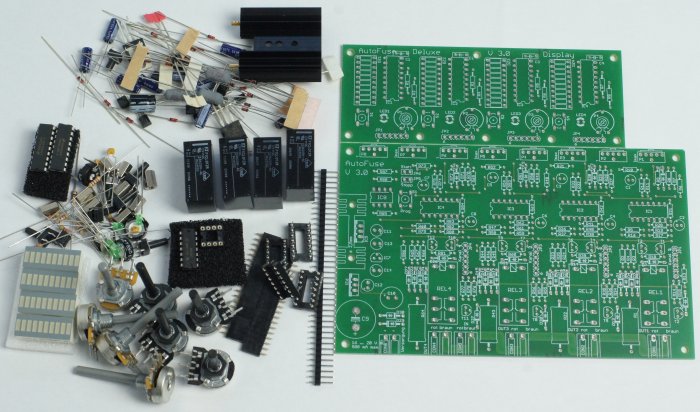

Aufbau AutoFuse Deluxe, Bild 1

Bei der Bestückung arbeitet man sich von den niedrigen Bauelementen zu den höheren vor. Man orientiert sich dabei am Bestückungsaufdruck und der Stückliste. Eine anschließende kritische Prüfung der Bestückung und der Lötstellen ist sicher keine schlechte Idee.

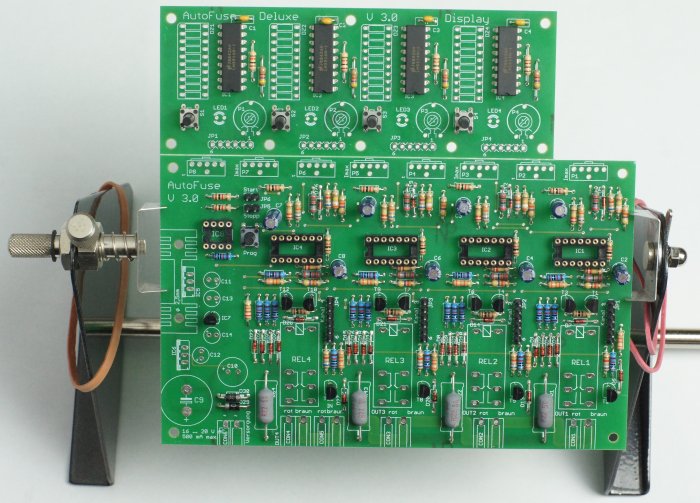

Aufbau AutoFuse Deluxe, Bild 2

Die ICs auf der Basisplatine werden zunächst nicht bestückt, nur die Sockel eingelötet.

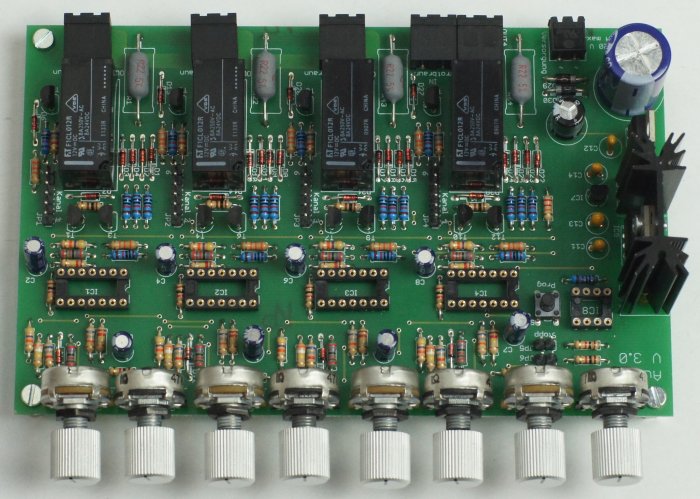

Aufbau AutoFuse Deluxe, Bild 3

Ist die Basisplatine fertig, prüft man zunächst die Spannungsversorgung. Dazu bestückt man eines der Operationsverstärker-ICs (LM348), weil sonst die negative Spannungsversorgung mangels Belastung nicht richtig arbeitet. Das wirtschaftliche Risiko ist dabei überschaubar, der Chip kostet weniger als 20 Cent.

Die Platine wird dann an den Trafo angeschlossen. Ein regelbarer Modellbahn-Trafo hat sich für diesen Schritt bewährt. Durch den Regler kann die Spannung schnell zurückgedreht werden, falls Rauchwolken aufsteigen oder es etwas stark nach Elektronik riecht.

Mit einem einfachen Multimeter werden die drei Betriebsspannungen +5 V, +15 V und -15 V überprüft. Diese Spannungen liegen an den (unbestückten) ICs an, der Schaltplan verrät die entsprechenden Pins. Ist alles ok, werden die restlichen ICs bestückt.

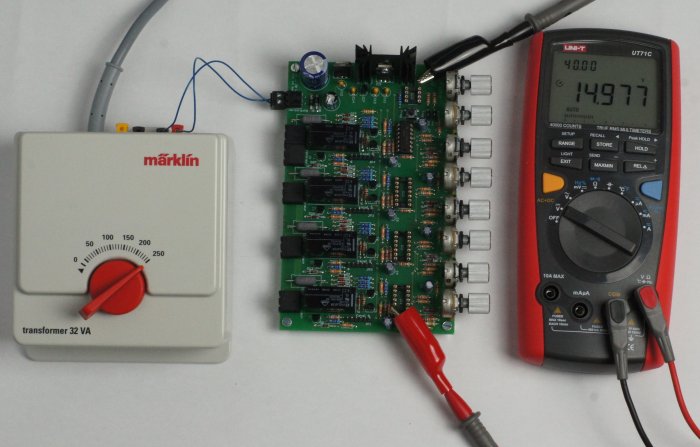

Aufbau AutoFuse Deluxe, Bild 4

Die Anzeigeplatine und die Taster werden wie im Bild zu sehen mit Kabeln und Steckern versehen. Die Stecker bastelt man sich aus einfachen Steckleisten. Natürlich könnte man die Kabel auch direkt mit der Basisplatine verlöten, die Steckverbindungen erleichtern aber den Aufbau, späteren Einbau und die Wartung.

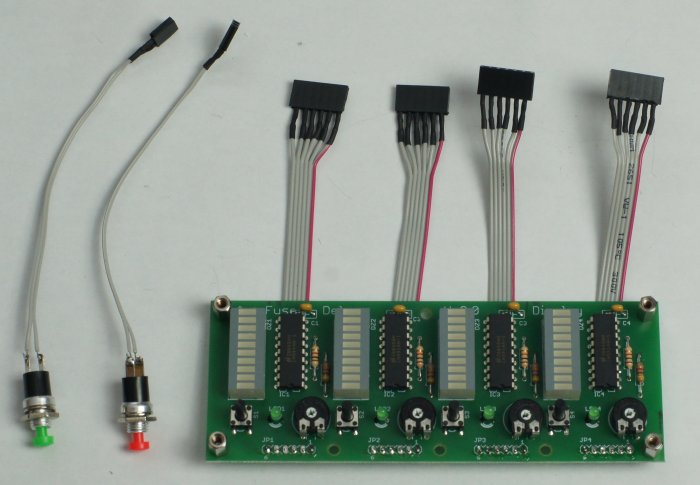

Aufbau AutoFuse Deluxe, Bild 5

Im letzten Schritt werden Anzeigeplatine und Basisplatine verbunden. Der Aufbau kann noch einmal getest werden und dann in den Betrieb gehen.

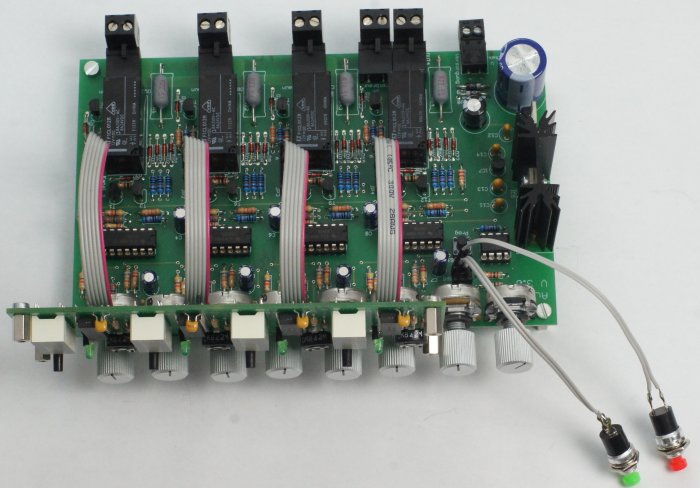

Aufbau AutoFuse Deluxe, Bild 6

Viel Erfolg!
